Hướng dẫn thi công cắt và ren ống thép luồn dây điện EMT/IMC/RMC

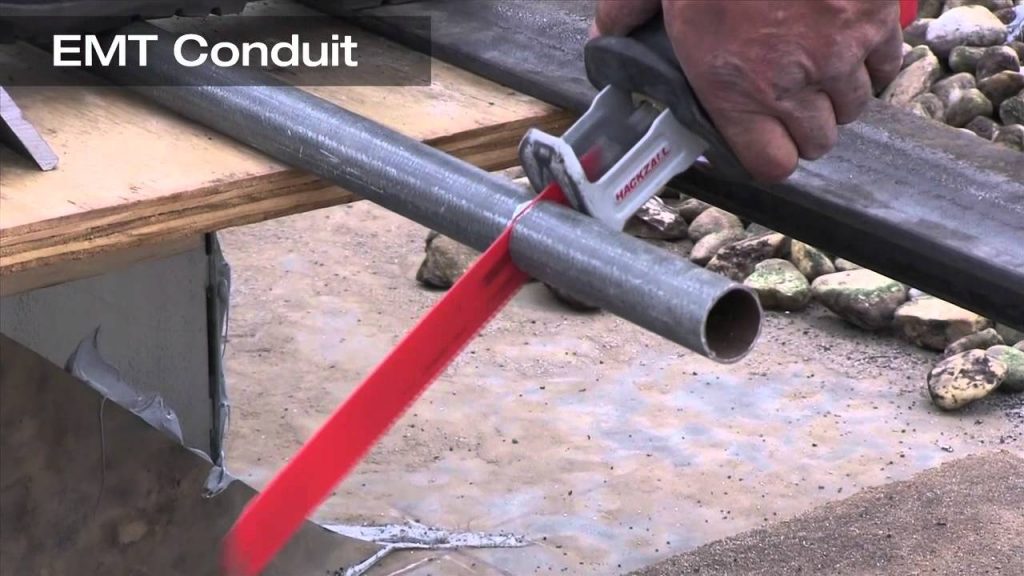

THI CÔNG CẮT ỐNG THÉP LUỒN DÂY ĐIỆN EMT:

Ống thép luồn dây điện trơn rất dễ thi công , nếu trong quá trình lắp đặt cần một đoặn ống có chiều dài theo ý muốn thì chỉ cần cắt ống và sau đó có thể tiến hành lắp đặt ngay, không cần phải tiện ren như ống IMC/RMC. Thao tác thực hiện cắt ống rất đơn giản với 3 bước sau:

1. Đo chiều dài ống cần cắt
2. Đánh dấu vị trí muốn cắt ống
3. Tiến hành cắt ống thép luồn dây điện EMT.

Lưu ý: không sử dụng loại dao cắt chữ C. Vì dao có thể làm móp ống trong quá trình cắt. Sau khi cắt, phải làm sạch ba zớ cho ống để dây điện không bị cắt khi luồn vào ống.

CẮT VÀ REN ỐNG IMC VÀ RMC:

Khi thi công ống luồn dây điện, việc phải gia công cắt ống và ren ống để lắp đặt là điều không thể tránh khỏi. Không giống như ống EMT, sau khi cắt ống thì có thể tiến hành lắp đặt ngay, vì ống thép IMC và RMC là loại ống ren, nên cần phải ren ống mới có thể lắp đặt với các phụ kiện đi kèm.

Lắp đặt ống được thực hiện theo các quy trình sau, trừ khi có sự chỉ dẫn khác của nhà sản xuất. Các hướng dẫn vận hành và an toàn nên được đọc và hiểu trước khi vận hành thiết bị.

Lưu ý khi cắt ống:

– Không sử dung lưỡi cưa bị mòn.

– Chú ý đến việc đo đạc, tính toán chiều dài ống luồn dây điện cần phải thật chính xác vì nó rất quan trọng đối với chất lượng của việc lắp đặt.

– Khi tiến hành cắt phải thao tác thật dứt khoát.

Lưu ý khi ren ống:

– Kiểm tra khuôn ren trước khi tiến hành ren, không sử dụng lưỡi ren bị mòn. Một đầu ren đạt tiêu chuẩn là đầu ren có vòng ren không bị gãy hoặc đứt khúc và độ sâu của ren vừa đủ và khít với phụ kiện.

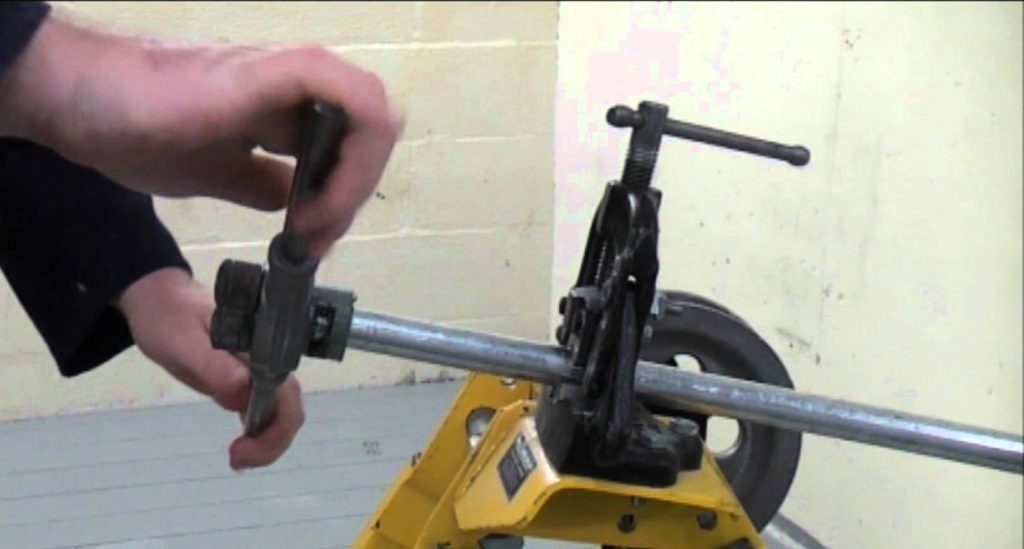

Hướng dẫn tiện ren bằng dụng cụ ren ống thép luồn dây điện IMC:

– Cố định ống thật chắc chắn. Sau đó, gắn dụng cụ ren ống vào.

– Xoay dụng cụ ren ống 3-4 vòng theo chiều kim đồng hồ.

– Sau đó, tháo bộ ren tay ra, bôi dầu lên phần đầu ống. Việc bôi trơn này sẽ giúp việc thao tác được dễ dàng hơn và cũng bảo vệ cho dụng cụ ren không bị hỏng.

– Tiến hành ren ống, xoay dụng cụ ren 1,5 vòng theo chiều kim đồng hồ sau đó xoay 1/2 vòng theo chiều ngược lại. Lặp lại thao tác này cho đến khi thấy 3 bước ren đầu tiên ở đầu ống.

– Làm sạch ba zớ cho ống để dây điện không bị cắt khi luồn vào ống.

Khi ren ống, chiều dài của đầu ren rất quan trọng và phải phù hợp với các yêu cầu mà UL chỉ định về chiều dài của đầu ren và dung sai cho phép. Xem thêm để hiểu rõ về tiêu chuẩn vòng ren của ống thép luồn dây điện: Tầm quan trọng của đầu ren ống thép luồn dây điện
